Comment ça marche

Un chauffage collectif à l'échelle de la ville

Véritable chauffage collectif à l’échelle d’une ville ou d’un quartier, le réseau de chaleur urbain alimente tous types d’immeubles : logements, bureaux, écoles, musées, bâtiments communaux ou à usage industriel.

Il est composé de 4 éléments : des unités de production de chaleur, un réseau de canalisations qui achemine de la vapeur ou de l’eau chaude vers des points de livraison et un second réseau de canalisations qui reconduit l’eau refroidie vers les unités de production.

1. La production de chaleur

La chaleur est récupérée localement ou produite en chaufferie.


La CPCU produit 8 millions de tonnes de vapeur par an pour alimenter en chaleur 6000 points de livraison.

45% de la chaleur fournie par la CPCU est récupérée auprès des 3 unités du SYCTOM qui valorisent les déchets ménagers d’Ile-de-France, situés en proximité du réseau de chaleur à Ivry-sur-Seine, Issy-les-Moulineaux et Saint-Ouen. La CPCU dispose également de 8 chaufferies localisées à Saint-Ouen, au Kremlin Bicêtre, à Ivry et Vitry-sur-Seine et à Paris : Bercy, Grenelle, Vaugirard, Paris Nord-Est. Leurs chaudières produisent de la chaleur à partir de divers combustibles : gaz et biogaz, charbon et granulés de bois, biocombustibles liquides… Plus de la moitié des sources d’énergie utilisées par la CPCU pour produire sa chaleur est renouvelable et de récupération.

La production de vapeur nécessite de la chaleur et de l’eau. C’est pourquoi les chaufferies principales sont situées en bordure de Seine. L’eau de Seine est pompée puis osmosée afin de limiter les effets corrosifs de la vapeur dans les canalisations du réseau.

Pour limiter la diffusion de gaz à effet de serre, les émissions issues de la combustion des énergies passent par des filtres successifs avant d’être rejetés sous forme de vapeur d’eau. La couleur et l’intensité des panaches en sortie des cheminées des chaufferies dépendent des paramètres climatiques et environnementaux (froid, humidité, nuages, pollens, particules, …) ainsi que du combustible utilisé.

2. Le réseau de distribution

La chaleur produite est acheminée via un réseau de canalisations souterraines.


La vapeur produite est acheminée via un réseau maillé de plus de 500 km de canalisations souterraines interconnectées et articulées par 800 chambres de vannes. Chaque chaufferie alimente en chaleur l’ensemble du réseau. La vapeur circule dans le réseau toute l’année sans interruption, y compris l’été pour permettre la production d’eau chaude.

Sa température s’élève à plus de 200°C. Pour éviter les déperditions thermiques, les canalisations et les vannes sont isolées, recouvertes d’enveloppes calorifuges.

3. Le poste d'échange

La chaleur acheminée par le réseau est livrée chez le client via un poste d’échange thermique.

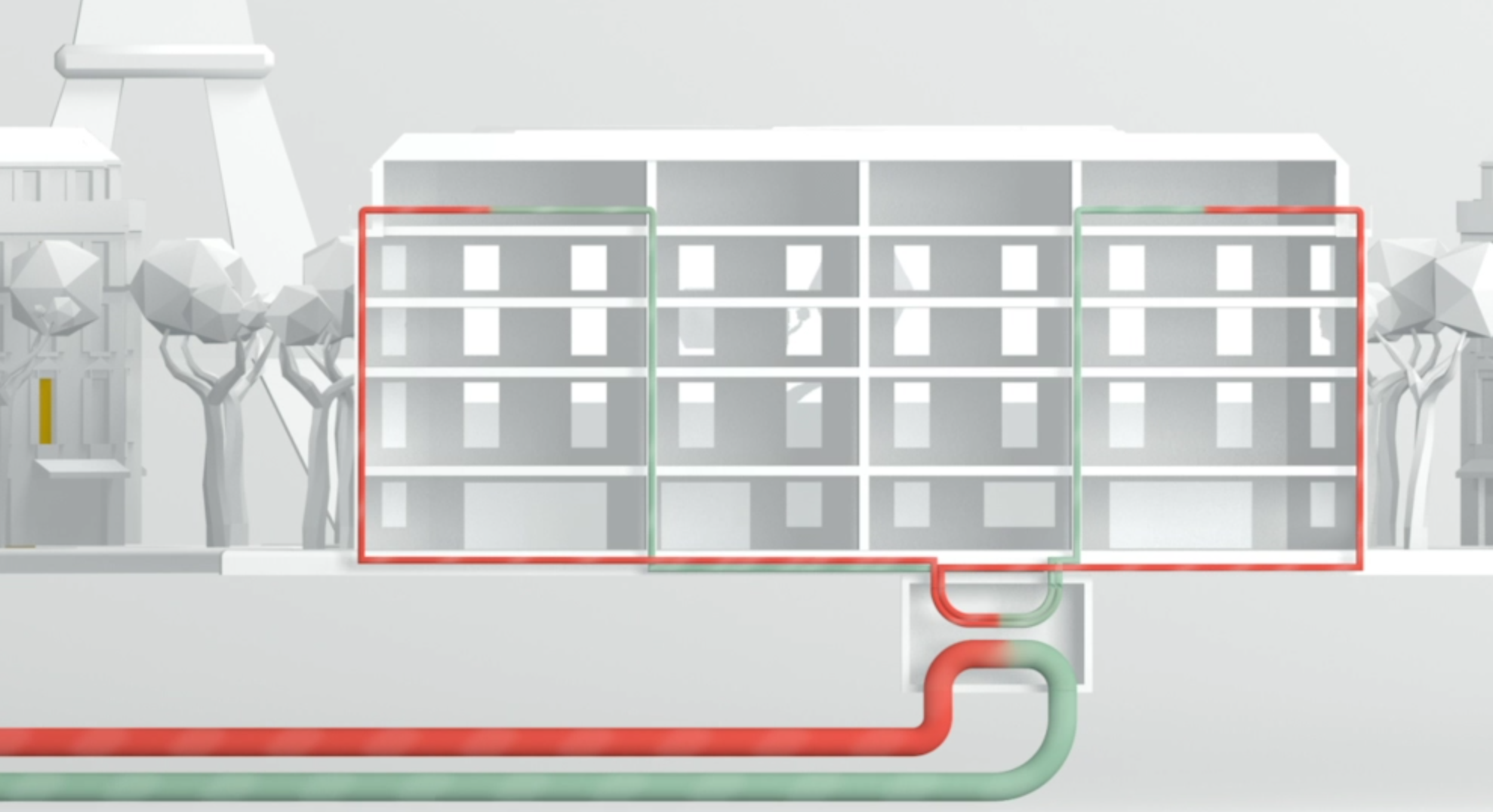

Au fur et à mesure de sa circulation dans le réseau vapeur, la chaleur est livrée aux 6000 bâtiments raccordés au réseau. La livraison s’effectue par l’intermédiaire d’un échangeur thermique, situé dans le local technique de chaque bâtiment, qui transfert les calories du réseau CPCU au réseau de chauffage interne de l’immeuble sans contact entre les deux réseaux.

Grace à son compteur le poste d’échange mesure les consommations d’énergie du bâtiment et les transmets à la supervision du réseau de chaleur. Les données ainsi connectées permettent également de connaitre l’usage de l’énergie distribuée, d’optimiser la production vis-à-vis de la demande, de détecter des dérives de consommation et de formuler des recommandations en matières de performance énergétique des installations et des bâtiments.

Un poste d’échange occupe moins de place qu’une chaudière individuelle. Comme il ne brûle aucune énergie, il est 100% sûr et ne demande aucun stock de combustible dans le bâtiment. Il bénéficie également d’une durée de vie inégalée, nécessite très peu d’entretien et ne génère ni bruit, ni odeur, ni émission atmosphérique.

4. Le réseau de retour d'eau

La vapeur condensée en eau après avoir livré ses calories retourne vers la chaufferie.


Une fois débarrassée de sa chaleur, la vapeur se condense en eau et continue sa route via le réseau de retour d’eau. L’eau est réacheminée vers les chaufferies CPCU ou elle servira de nouveau à produire de la vapeur avant de repartir vers les postes de livraison. La fourniture de chaleur par le réseau fonctionne en circuit fermé.

5. La supervision du réseau

Une salle de contrôle pilote la production et la circulation aller-retour de la chaleur.


L’ensemble du réseau (chaufferies, unités du SYCTOM, réseaux vapeur et retour d’eau) est supervisé dans une salle de contrôle qui fonctionne toute l’année H24.

Son rôle est d’assurer l’interface et la coordination entre la production et la distribution de chaleur du réseau à travers deux fonctions centralisées : la supervision et la conduite. Elle a accès en temps réel à des informations sur l’état de fonctionnement des équipements et sur la température, la pression et le débit, ou encore la conductivité de l’eau. Elle dispose en permanence des informations sur le mix énergétique, les volumes de combustibles utilisés et de CO2 émis. Elle visualise ainsi en direct l’impact de sa conduite.

Son objectif est l’équilibre économique et environnemental : garantir au meilleur prix une chaleur constante et suffisante, produite de préférence à partir d’énergies locales et renouvelables. L’enjeu est de résoudre chaque jour l’équation la plus optimisée entre besoin de chaleur, prix et empreinte environnementale.
